تولید کنندگان قطعات کندانسور HVAC

معرفی به قطعات کندانسور HVAC

کندانسور یکی از حیاتی ترین مجموعه ها در هر سیستم HVAC است که وظیفه انتشار گرمای جذب شده از فضاهای داخلی به محیط بیرون را بر عهده دارد. درک کردن قطعات کندانسور HVAC - از سیم‌پیچ‌ها و موتورهای فن گرفته تا تابه‌های تخلیه و براکت‌ها - برای مهندسان، پیمانکاران و مدیران تأسیساتی که می‌خواهند قابلیت اطمینان، کارایی و عمر مفید سیستم را به حداکثر برسانند، ضروری است. همانطور که بازار جهانی تهویه مطبوع پیشی گرفته است 240 میلیارد دلار در سال 2024 ، تقاضا برای قطعات کندانسور با کیفیت بالا در بخش های مسکونی، تجاری و صنعتی به سرعت در حال افزایش است.

خرابی واحد کندانسور می تواند بازده سیستم را کاهش دهد 20-40٪ و منجر به خرابی برنامه ریزی نشده پرهزینه شود. بنابراین انتخاب اجزای مناسب - و نگهداری صحیح آنها - نه تنها یک تصمیم فنی بلکه یک تصمیم مالی مهم است.

1. اجزای اصلی یک کندانسور HVAC

یک مجموعه کندانسور کامل، چندین بخش را که باید با هماهنگی دقیق کار کنند، یکپارچه می کند. هر جزء نقش خاصی در چرخه دفع گرما ایفا می کند.

(1) کویل کندانسور

سیم پیچ کندانسور - که معمولاً از لوله های مسی با پره های آلومینیومی ساخته می شود - گرما را از مبرد به هوای محیط منتقل می کند. کویل های میکرو کانال مدرن ارائه می دهند تا 30 درصد راندمان انتقال حرارت بهتر است و کاهش شارژ مبرد در مقایسه با طرح‌های سنتی باله لوله‌ای گرد. هندسه سیم پیچ، فاصله باله ها (معمولا 12-20 باله در هر اینچ ، و جهت جریان هوا همگی مستقیماً بر عملکرد تأثیر می گذارند.

(2) موتور فن کندانسور

موتور فن جریان هوا را در سراسر کویل هدایت می کند تا دفع گرما را تسهیل کند. فن های کندانسور ECM (موتور تعویض الکترونیکی) اکنون در سیستم های با راندمان بالا ترجیح داده می شوند. 30 تا 50 درصد انرژی کمتر نسبت به موتورهای PSC سنتی برای فشار استاتیک و جریان هوا بهینه، گام، قطر و دور تیغه فن باید به دقت با سطح سیم پیچ مطابقت داده شود.

(3) کمپرسور

کمپرسور بخار مبرد را قبل از ورود به کویل کندانسور تحت فشار قرار می دهد. کمپرسورهای اسکرول بر بازار تجاری تسلط دارند و عرضه می کنند 10-15 درصد راندمان بالاتر نسبت به انواع رفت و برگشتی، سطح سر و صدای کمتر (معمولا 55-65 دسی بل (A) ) و قابلیت اطمینان بیشتر به دلیل قطعات متحرک کمتر.

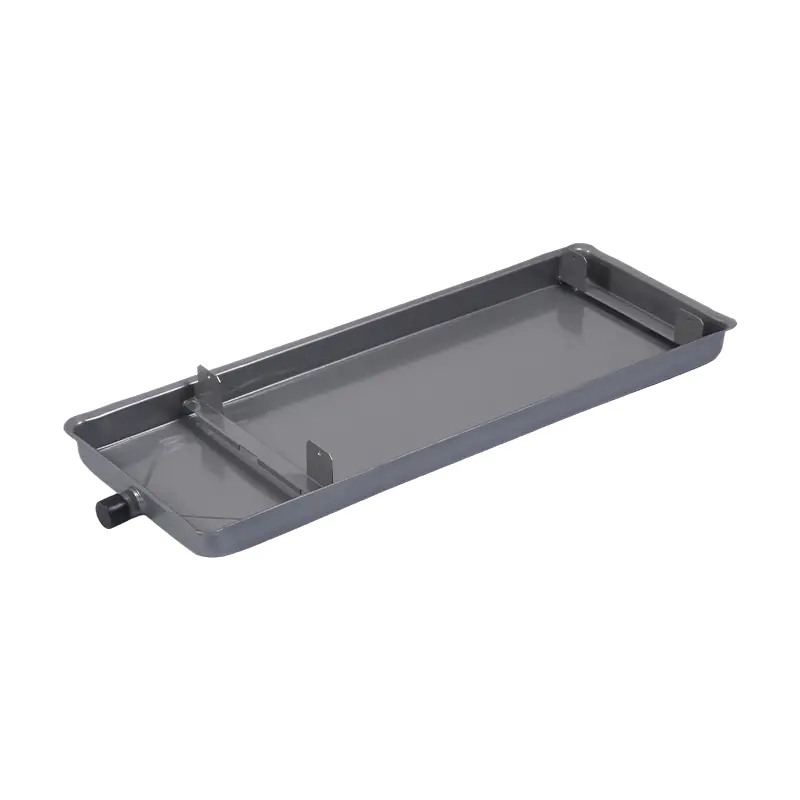

(4) تابه تخلیه

تشت تخلیه میعانات را جمع آوری می کند و از آسیب آب به ساختار واحد و عناصر ساختمان اطراف جلوگیری می کند. بسته به کاربرد، تشت های تخلیه به صورت مشخص شده است تابه های تخلیه عایق , تابه های تخلیه HVAC از جنس استنلس استیل , تابه های تخلیه HVAC فولادی گالوانیزه ، یا تابه های تخلیه HVAC آلومینیومی سفارشی . انتخاب مواد به قرار گرفتن در معرض خوردگی، دمای عملیاتی و الزامات باربری بستگی دارد.

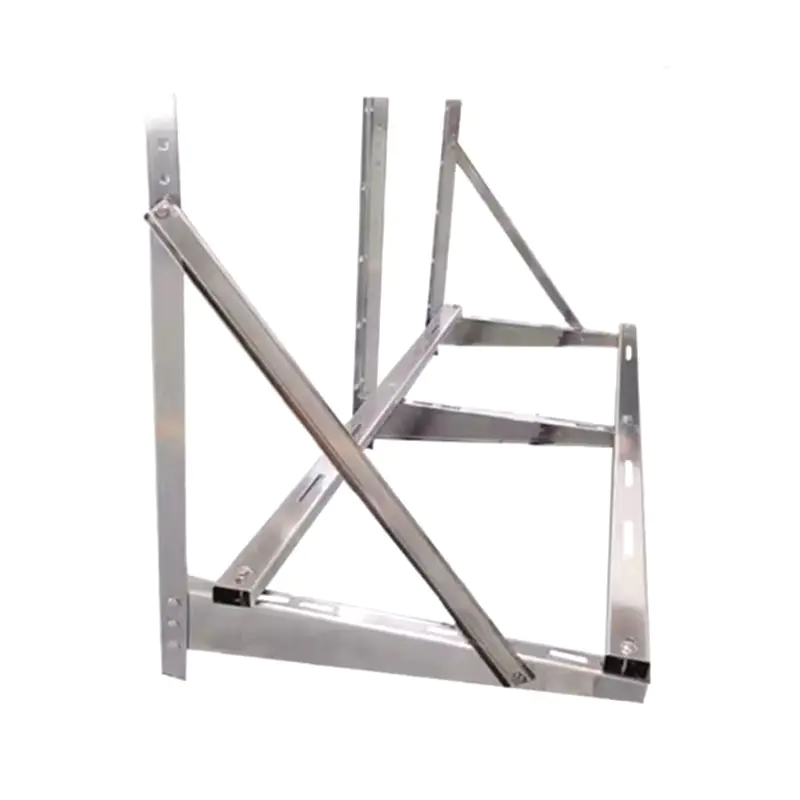

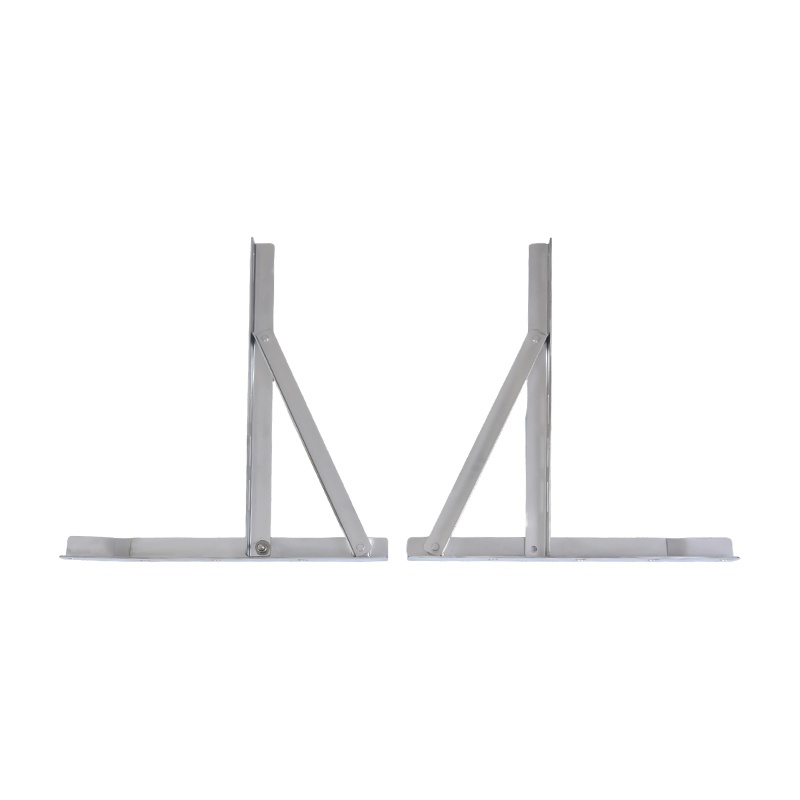

(5) براکت ها و محفظه های نصب

کابینت بیرونی و براکت های نصب داخلی همه اجزا را در یک راستا نگه می دارند و از آنها در برابر قرار گرفتن در معرض محیط محافظت می کنند. براکت های کندانسور در فضای باز باید در برابر تخریب اشعه ماوراء بنفش، چرخه حرارتی، و بارهای باد مقاومت کنند - الزاماتی که نیازمند فلزکاری دقیق و مقاوم در برابر خوردگی هستند.

2. تشت تخلیه HVAC: انواع، مواد، و انتخاب

تشت تخلیه اغلب یک جزء کندانسور است که مورد توجه قرار نمی گیرد، اما نقش تعیین کننده ای در جلوگیری از آسیب آب، رشد قالب و خوردگی ساختاری دارد. انتخاب نوع تشت تخلیه مناسب برای برنامه بسیار مهم است.

(1) تابه های تخلیه تجاری و صنعتی

برای نصب در مقیاس بزرگ، تابه های تخلیه HVAC تجاری و تابه های تخلیه HVAC صنعتی باید حجم میعانات به طور قابل توجهی بالاتر را تحمل کند - گاهی اوقات بیش از آن 50 لیتر در ساعت در آب و هوای مرطوب تابه های تخلیه HVAC سنگین ساخته شده از فولاد ضد زنگ گیج 16 یا سنگین تر یا فولاد گالوانیزه، یکپارچگی ساختاری مورد نیاز برای محیط های پشت بام و اتاق های مکانیکی را فراهم می کند که در آن بار تجهیزات قابل توجه است.

(2) تابه های تخلیه واحد فن کویل

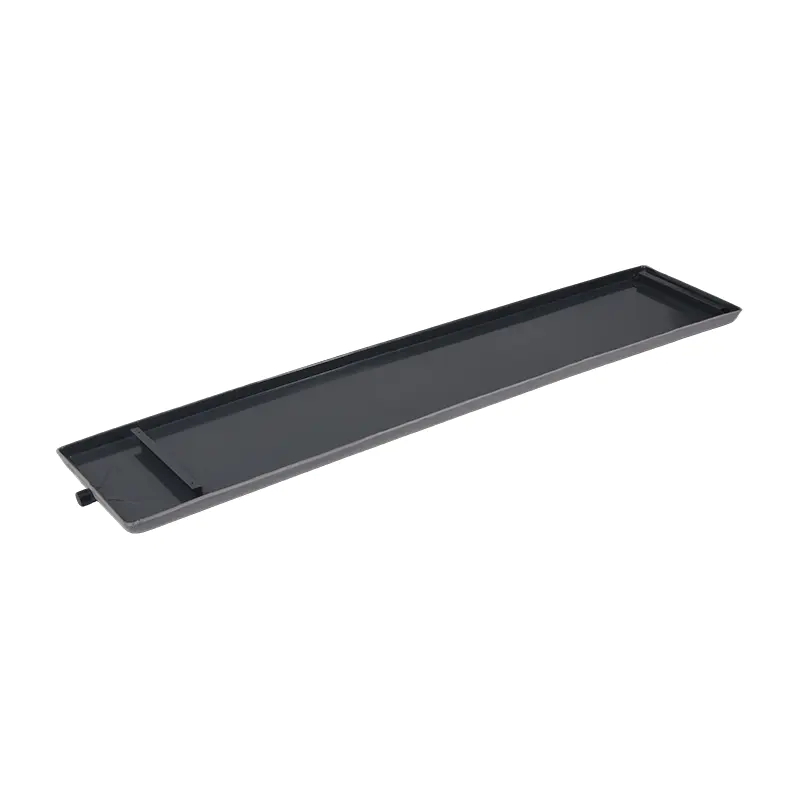

را تابه تخلیه فن کویل به گونه ای طراحی شده است که دقیقاً در زیر سیم پیچ های FCU قرار گیرد و میعانات را بدون خطر سرریز جمع آوری می کند. این تابه ها به صورت موجود می باشد تابه های زهکش مربع و مستطیل سفارشی و تابه های تخلیه HVAC اندازه سفارشی برای مطابقت با ردپای دقیق هر مدل FCU. نسخه‌های عایق‌شده از تراکم خارجی روی سطح تشت جلوگیری می‌کنند - یک مشکل رایج در محیط‌های با رطوبت بالا.

(3) تابه های تخلیه مخصوص و مقاوم در برابر یخ

در آب و هوای سرد که دمای محیط به طور مرتب پایین تر است 0 درجه سانتی گراد ، یک تشت تخلیه گالوانیزه مقاوم در برابر یخ با عناصر گرمایش یکپارچه یا طراحی شیبدار از انسداد یخ جلوگیری می کند که می تواند باعث سرریز و آسیب ساختاری آب شود. تابه های تخلیه آلومینیومی سفارشی در جاهایی که صرفه جویی در وزن بسیار مهم است، مانند نصب روی پشت بام بر روی سازه های فولادی سبک وزن، مورد علاقه است.

3. معیارهای انتخاب کلید برای قطعات کندانسور HVAC

انتخاب اجزای کندانسور مناسب مستلزم ارزیابی چندین فاکتور وابسته به هم است:

• محیط عملیاتی: مناطق ساحلی، صنعتی یا در معرض مواد شیمیایی به مواد مقاوم در برابر خوردگی مانند تابه تخلیه فولادی ضد زنگ s یا کویل های با روکش اپوکسی.
• بار و ظرفیت: تابه های تخلیه سنگین و reinforced brackets are required when equipment weight exceeds standard thresholds.
• شرایط آب و هوایی: مناطق سردسیر نیاز دارند تشت تخلیه گالوانیزه مقاوم در برابر یخs و low-ambient fan speed controls.
• الزامات ابعادی: تاسیسات غیر استاندارد بهره مند می شوند تابه های تخلیه با اندازه سفارشی و تابه های زهکش مستطیل شکل سفارشی با مشخصات دقیق ساخته شده است
• رعایت مقررات: پروژه های تجاری و صنعتی باید ASHRAE 15، قوانین ساختمانی محلی و استانداردهای محیطی برای مدیریت مبرد را رعایت کنند.

4. درباره Cixi Chenfeng Electric Co., Ltd.

Cixi Chenfeng Electric Co., Ltd. یک شرکت حرفه ای در زمینه برق است که بر توسعه و تولید لوازم جانبی تهویه مطبوع مرکزی تمرکز دارد. Cixi Chenfeng به عنوان یک کارخانه براکت فولاد ضد زنگ سفارشی در فضای باز چین و تولید کننده براکت های فلزی در فضای باز، خدمات سفارشی سازی ODM/OEM عمده فروشی را به مشتریان جهانی ارائه می دهد.

این شرکت با قدرت فنی عالی، کیفیت محصول قابل اعتماد و شهرت قوی در بازار، جایگاه مهمی در صنعت لوازم جانبی تهویه مطبوع مرکزی دارد. طیف گسترده محصولات آنها را پوشش می دهد تابه های تخلیه HVAC فولادی گالوانیزه , تابه های تخلیه HVAC آلومینیومی سفارشی , تابه های تخلیه تجاری , تابه های آبکش صنعتی ، براکت های نصب و مجموعه کامل لوازم جانبی کندانسور. قابلیت‌های ساخت دقیق و کنترل کیفیت دقیق Cixi Chenfeng، آن‌ها را به یک شریک قابل اعتماد OEM/ODM برای یکپارچه‌سازان سیستم HVAC، پیمانکاران و سازندگان تجهیزات در سراسر جهان تبدیل می‌کند.

5. سوالات متداول

Q1: چه ماده ای برای یک تشت تخلیه HVAC در یک محیط ساحلی بهتر است؟

در محیط های ساحلی یا با شوری بالا، الف تابه تخلیه HVAC از جنس استنلس استیل - مخصوصاً فولاد ضد زنگ درجه 316 - بهترین مقاومت در برابر خوردگی را ارائه می دهد. تشت های فولادی گالوانیزه استاندارد ممکن است زنگ زدگی سطحی را در داخل نشان دهند 3-5 سال در چنین شرایطی، در حالی که فولاد ضد زنگ 316 یکپارچگی را حفظ می کند 15-20 سال با حداقل تعمیر و نگهداری برای پروژه های با بودجه محدود، روکش اپوکسی تابه های تخلیه فولادی گالوانیزه یک راه حل میانه ارائه دهد.

Q2: آیا می توانم یک تشت تخلیه با اندازه سفارشی برای نصب FCU غیر استاندارد سفارش دهم؟

بله. تولیدکنندگانی مانند Cixi Chenfeng Electric Co., Ltd. در این زمینه تخصص دارند تابه های تخلیه HVAC اندازه سفارشی و تابه های زهکش مربع و مستطیل سفارشی به ابعاد دقیق ارائه شده توسط مشتری ساخته شده است. این که آیا شما نیاز به یک تابه تخلیه آلومینیومی سفارشی برای نصب سبک روی پشت بام یا تشت تخلیه HVAC سنگین برای یک کاربرد چیلر صنعتی، خدمات ODM/OEM می‌توانند تقریباً هر مشخصاتی از جمله مکان‌های خروجی تخلیه سفارشی، ضخامت عایق و پوشش‌های سطح را در خود جای دهند.

Q3: قطعات کندانسور هر چند وقت یکبار باید بازرسی و تعویض شوند؟

باید یک بازرسی کامل کندانسور انجام شود حداقل دو بار در سال - ایده آل قبل از فصل سرما و بعد از فصل گرما. پره های کویل باید سالانه تمیز شوند تا راندمان انتقال حرارت حفظ شود. مطالعات نشان می دهد که کویل های کثیف می توانند بازده سیستم را کاهش دهند تا 37 درصد . تابه های تخلیه، از جمله تابه تخلیه فن کویلs و تابه های تخلیه HVAC تجاری ، باید هر سه ماه یکبار از نظر تجمع رسوب، ترک و انسداد زهکشی بازرسی شود. یاتاقان های موتور فن معمولاً هر بار نیاز به تعویض دارند 5-10 سال ، در حالی که کمپرسورها عمر مفید متوسطی دارند 12-20 سال تحت شرایط خوب نگهداری شده

Q4: مزیت تشت تخلیه عایق نسبت به تشتک تخلیه استاندارد چیست؟

یک تابه تخلیه عایق دارای یک لایه فوم سلول بسته یا عایق مشابه است که به سطح بیرونی تابه چسبانده شده است. این امر از تشکیل تراکم خارجی در سطح بیرونی تشت در هنگام وجود آب سرد یا مبرد جلوگیری می کند - یک مشکل رایج در آب و هوای مرطوب که می تواند منجر به آسیب آب سقف و رشد کپک شود. تابه های عایق شده به ویژه برای تابه تخلیه فن کویلs نصب شده در پیکربندی های مخفی سقفی که در آن هرگونه چکه رطوبت خارجی تا زمانی که آسیب قابل توجهی رخ ندهد نامرئی خواهد بود.
